Rational Rose正向工程与逆向工程

一、正向工程

1、简介

Rational Rose的正向工程是将UML模型转换为具体语言代码的过程；在软件系统设计完成后，可以使用正向工程，直接将UML模型生成程序代码，提高开发效率。

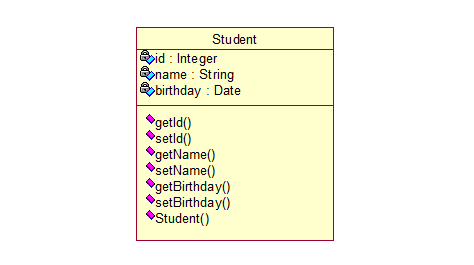

2、UML模型

3、转换

• 设置默认语言为Java

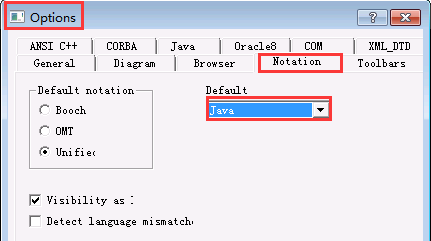

在 Tools – Options – Notation 菜单中，设置默认语言为Java：

• 设置ClassPath

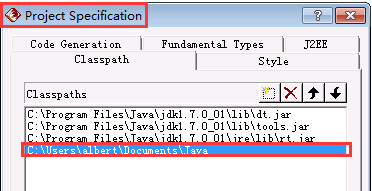

在 Tools – Java/J2EE – Project Specification 菜单 Classpath 页签中，新增 ClassPath 为保存生成的Java文件的目录：

• 生成Java代码

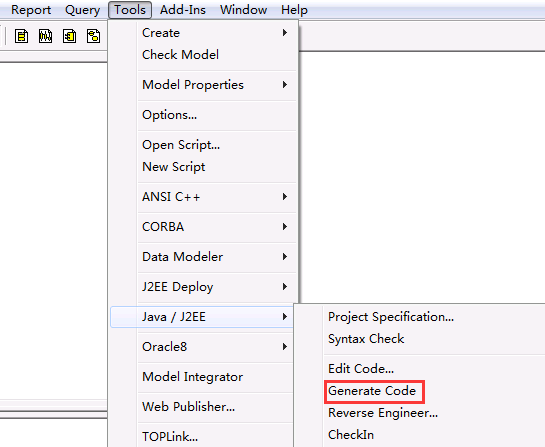

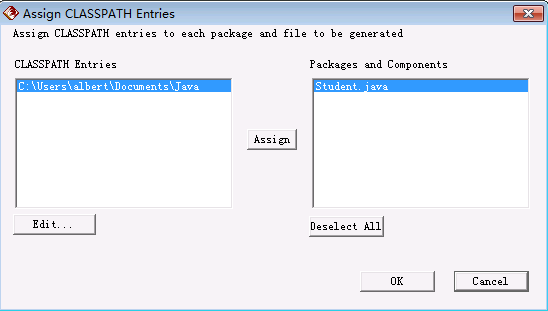

选中类模型，点击 Tools – Java/J2EE – Generate Code

生成的代码如下：

//Source file: C:\\Users\\albert\\Documents\\Java\\Student.java

public class Student
{
   private Integer id;
   private String name;
   private Date birthday;

   /**
    * @roseuid 5C8E0E2C01E5
    */
   public Student()
   {

   }

   /**
    * @return Integer
    * @roseuid 5C8E03150346
    */
   public Integer getId()
   {
    return null;
   }

   /**
    * @param id
    * @roseuid 5C8E032B01BC
    */
   public void setId(Integer id)
   {

   }

   /**
    * @return String
    * @roseuid 5C8E034C006E
    */
   public String getName()
   {
    return null;
   }

   /**
    * @param name
    * @roseuid 5C8E035B0305
    */
   public void setName(String name)
   {

   }

   /**
    * @return Date
    * @roseuid 5C8E03740221
    */
   public Date getBirthday()
   {
    return null;
   }

   /**
    * @param birthday
    * @roseuid 5C8E03800356
    */
   public void setBirthday(Date birthday)
   {

   }
}

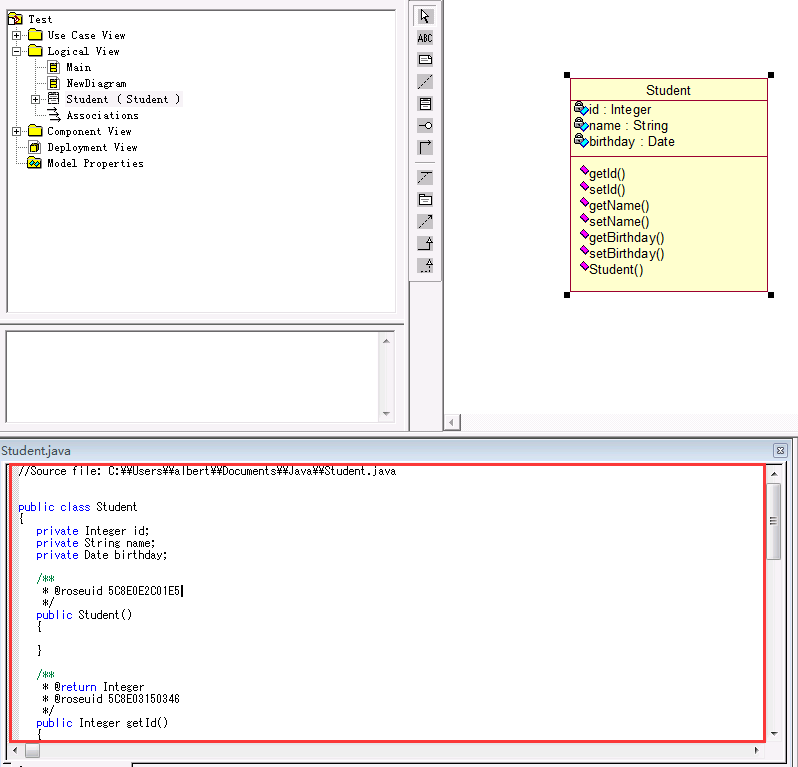

选中类模型，点击 Tools – Java/J2EE – Edit Code 菜单，可以修改生成的Java文件内容：

• 选项配置

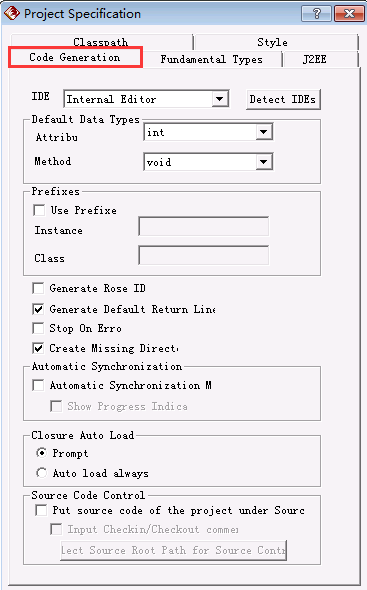

在 Tools – Java/J2EE – Project Specification 菜单 Code Generation 页签中可以对生成Java代码做相关设置：

去掉默认勾选的 Generate Rose ID，重新生成：

//Source file: C:\\Users\\albert\\Documents\\Java\\Student.java

public class Student
{
   private Integer id;
   private String name;
   private Date birthday;

   public Student()
   {

   }

   /**
    * @return Integer
    */
   public Integer getId()
   {
    return null;
   }

   /**
    * @param id
    */
   public void setId(Integer id)
   {

   }

   /**
    * @return String
    */
   public String getName()
   {
    return null;
   }

   /**
    * @param name
    */
   public void setName(String name)
   {

   }

   /**
    * @return Date
    */
   public Date getBirthday()
   {
    return null;
   }

   /**
    * @param birthday
    */
   public void setBirthday(Date birthday)
   {

   }
}

二、逆向工程

1、简介

Rational Rose的逆向工程是将具体语言的代码转换为UML模型的过程；可以使用逆向工程，通过程序源代码得到软件的设计模型。

2、Java源码

package org.jgraph.graph;

import java.util.HashSet;
import java.util.Iterator;
import java.util.Set;

public class DefaultPort extends DefaultGraphCell
  implements Port
{
  protected HashSet edges = new HashSet();
  protected Port anchor;

  public DefaultPort()
  {
    this(null, null);
  }

  public DefaultPort(Object paramObject)
  {
    this(paramObject, null);
  }

  public DefaultPort(Object paramObject, Port paramPort)
  {
    super(paramObject);
    setAllowsChildren(false);
    this.anchor = paramPort;
  }

  public Iterator edges()
  {
    return this.edges.iterator();
  }

  public boolean addEdge(Object paramObject)
  {
    return this.edges.add(paramObject);
  }

  public boolean removeEdge(Object paramObject)
  {
    return this.edges.remove(paramObject);
  }

  public Set getEdges()
  {
    return new HashSet(this.edges);
  }

  public void setEdges(Set paramSet)
  {
    this.edges = new HashSet(paramSet);
  }

  public Port getAnchor()
  {
    return this.anchor;
  }

  public void setAnchor(Port paramPort)
  {
    this.anchor = paramPort;
  }

  public Object clone()
  {
    DefaultPort localDefaultPort = (DefaultPort)super.clone();
    localDefaultPort.edges = new HashSet();
    return localDefaultPort;
  }
}

3、转换

• 打开逆向工程

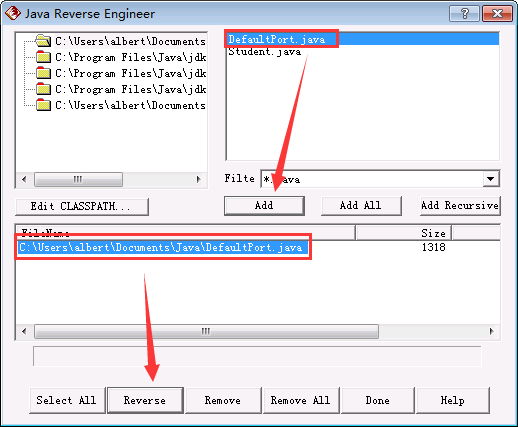

点击 Tools – Java/J2EE – Reverse Engineer 菜单，打开 Java 逆向工程界面：

• 转换Java文件

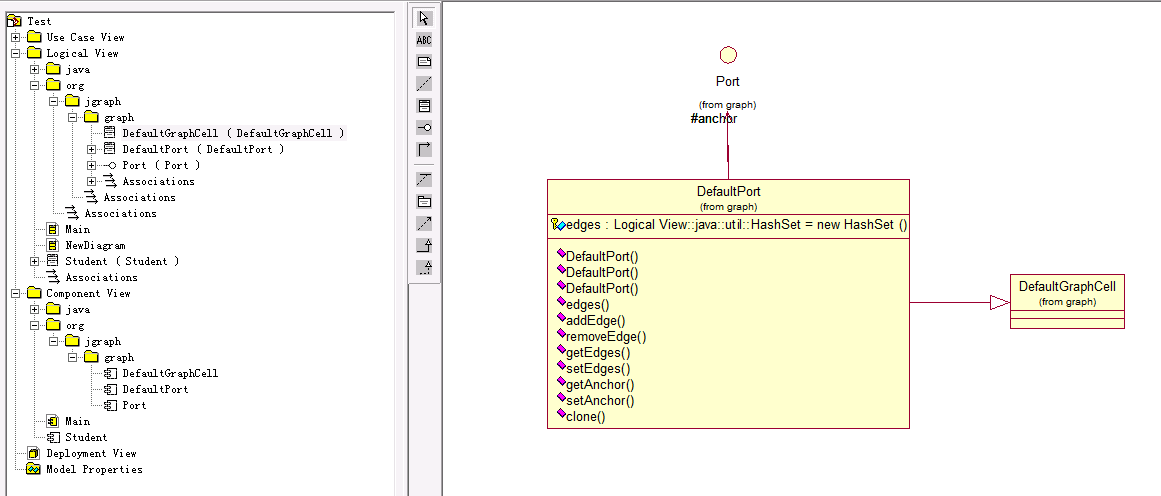

转换成功后，在左侧的 Logical View 下可以看到相关的类模型，在 Component View 下可以看到相关的组件模型；将类模型拖动到类图中，即可看到类之间的关系：

备注：如果转换的类依赖了其他的类，则需确保依赖的类也在ClassPath中配置。
