JaCoCo简介

一、简介

JaCoCo为基于Java VM环境中的代码覆盖率分析提供了一种新的标准技术；提供了一个轻量级、灵活和文档完整的库以便与各种构建(Ant任务)和开发工具集成(Maven插件等)。

功能特性：

覆盖范围包括：指令(C0)、分支(C1)、行、方法、类型和循环复杂度
基于Java字节码文件，因此也可以在没有源码的情况下分析
通过远程协议和JMX控件，可以在任何时候请求代理(agent)提供的执行数据(data dumps)
支持多种覆盖率报告格式：HTML、 XML、 CSV
Ant收集和管理执行数据，创建结构化的覆盖报告

非功能特性：

轻量级实现，尽量减少对外部库和系统资源的依赖
良好的性能和最小的运行时开销，特别是对于大型项目
可以和构建脚本、工具等集成
丰富的文档和API

二、安装

从https://www.jacoco.org/jacoco/选择版本下载后解压即可。

除此之外，还需安装Java(1.5以上)和Ant(1.7.0以上)。

样例

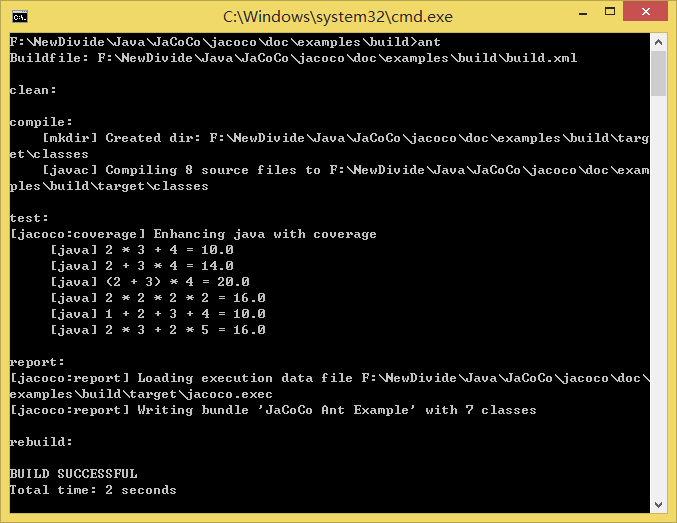

在解压后的doc\examples\build目录中，使用Ant运行build.xml：

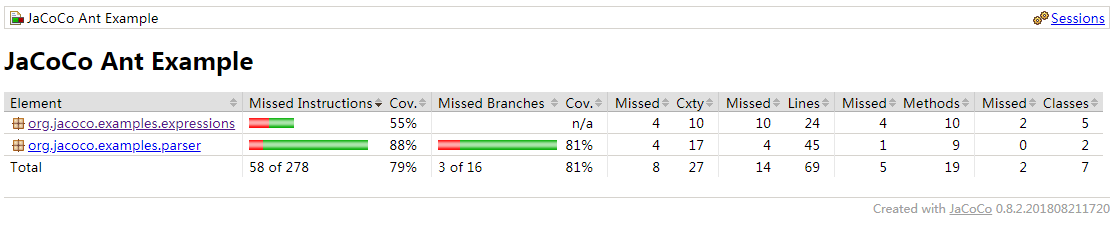

构建成功后，在当前目录下会生成target目录，打开target\site\jacoco\index.html即可看到生成的覆盖率报告：

三、Ant集成

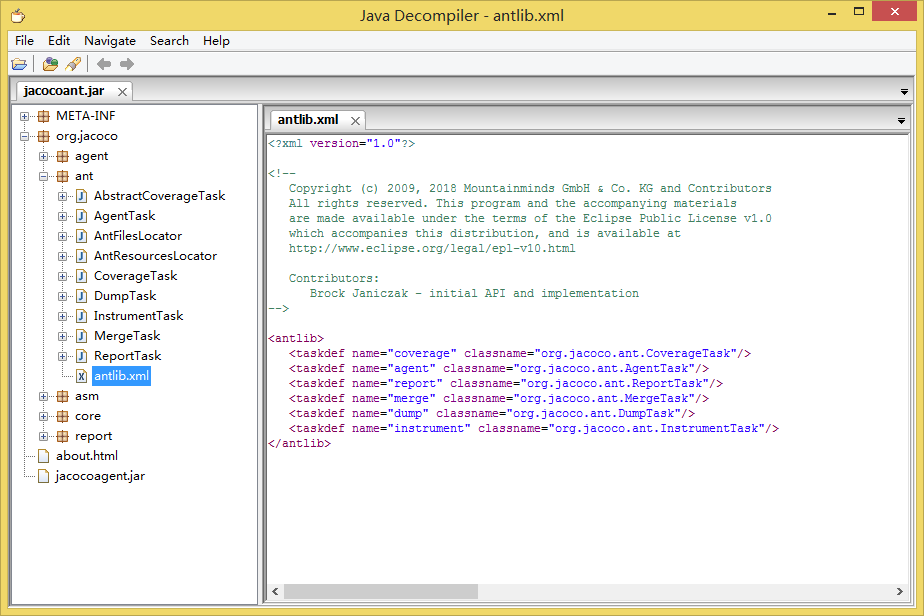

Jacoco Ant任务都定义在lib/jacocoant.jar中，可以使用通常的taskdef声明包含在Ant构建xml配置中:

build.xml：

<project name="Example" xmlns:jacoco="antlib:org.jacoco.ant">

	<!-- Step 1: Import JaCoCo Ant tasks -->
    <taskdef uri="antlib:org.jacoco.ant" resource="org/jacoco/ant/antlib.xml">
        <classpath path="path_to_jacoco/lib/jacocoant.jar"/>
    </taskdef>

    ...

</project>

常用任务如下：

1、coverage任务

启动Java程序的标准Ant任务是Java、junit和testng，为了给这些任务添加代码覆盖率统计，可以简单地用coverage(覆盖率)任务包装：

<jacoco:coverage>
    <java classname="org.jacoco.examples.HelloJaCoCo" fork="true">
        <classpath>
            <pathelement location="./bin"/>
        </classpath>
    </java>
</jacoco:coverage>

<jacoco:coverage>
    <junit fork="true" forkmode="once">
        <test name="org.jacoco.examples.HelloJaCoCoTest"/>
        <classpath>
            <pathelement location="./bin"/>
        </classpath>
    </junit>
</jacoco:coverage>

覆盖率结果信息在执行过程中收集，并在进程终止时写入文件。

注意：嵌套任务总是必须声明fork为`true`，否则覆盖率任务将不能记录覆盖率信息，并且会失败。

覆盖率coverage任务只能包装一个任务，它可配置的常用属性如下：

enabled

是否为所包含的任务收集覆盖范围数据，默认为true。

destfile

执行数据(execution data)的输出文件的路径，默认为jacoco.exec。

append

如果为true，当执行数据文件已经存在时，覆盖率数据被追加到现有文件中；如果为false，则直接替换现有文件；默认为ture。

includes

执行分析中应包括的类名列表，列表项用冒号:分隔，并可以使用通配符*、?；除性能优化或技术特殊情况外，通常不需要设置此选项。默认值为*。

excludes

从执行分析中排除的类名称的列表，与includes属性类似；默认值为空。

dumponexit

如果设置为true，则覆盖率数据将在VM关闭时写入；默认为true。

port

当output属性设置为tcpserver时绑定的端口，或output属性设置为tcpclient时连接到的端口。如果多个JaCoCo代理在同一台计算机上运行，则必须指定不同的端口。

address

当output属性设置为tcpserver时绑定到的IP地址或主机名，或output属性设置为tcpclient时连接到的IP地址或主机名。tcpserver模式下，值*表示使代理接受任何本地地址上的连接。

output

写入覆盖率数据的输出方式，可选值如下，默认为file：
- file

  在VM终止时，执行数据写入destfile属性配置的文件中。
- tcpserver

  代理监听address和port属性指定的地址上的进入连接，执行数据将写入该TCP连接。
- tcpclient

  启动时代理连接到address和port属性指定的地址，执行数据将写入该TCP连接。
- none

  不做任何输出。

2、agent任务

如果覆盖率coverage任务不适合启动目标(launch target)，还可以使用代理任务来创建Java代理参数；下面定义了一个名为agentvmparam的Ant属性，此属性可以直接被用作Java VM参数：

<jacoco:agent property="agentvmparam"/>

此任务具有与coverage任务相同的属性，外加一个用于指定目标属性名称的附加属性：

enabled

当此属性设置为false时，property的值将设置为空字符串；默认为true。
property

要设置的Ant属性的名称。

3、dump任务

此任务允许从另一个JVM上远程收集执行数据，而不需要停止它；但远程(目标)JVM需要配置一个带有tcpserver输出模式的JaCoCo代理。

<jacoco:dump address="server.example.com" reset="true" destfile="remote.exec"/>

常用属性如下：

address

目标IP地址或DNS名称，默认为localhost。
port

目标TCP端口，默认为6300。
retryCount

尝试与目标建立连接的重试次数；此属性可用于等待，直到目标JVM启动成功；默认为10。
dump

标记是否应该转储执行数据；默认为true。
reset

标记转储之后的目标代理中是否应该重置执行数据；默认为false。
destfile

收集的执行数据文件写入位置。
append

如果为true，当执行数据文件已经存在时，覆盖率数据被追加到现有文件中；如果为false，则直接替换现有文件；默认为ture。

4、merge任务

此任务可以将多个测试运行的执行数据合并到单个数据中存储：

<jacoco:merge destfile="merged.exec">
    <fileset dir="executionData" includes="*.exec"/>
</jacoco:merge>

其中destfile属性(合并的执行数据写入的文件位置)必须设置。

5、report任务

此任务可以用来创建不同的报告；一个report任务由不同的部分组成：其中两个部分指定输入数据，其他部分指定输出格式:

<jacoco:report>

    <executiondata>
        <file file="jacoco.exec"/>
    </executiondata>

    <structure name="Example Project">
        <classfiles>
            <fileset dir="classes"/>
        </classfiles>
        <sourcefiles encoding="UTF-8">
            <fileset dir="src"/>
        </sourcefiles>
    </structure>

    <html destdir="report"/>

</jacoco:report>

子元素介绍如下:

executiondata

此元素中可以指定Ant资源和JaCoCo执行数据文件，如果指定了多个执行数据文件，则合并执行数据。

structure

此元素定义了报告结构，它有以下可选属性：
- encoding

  源文件的字符编码，默认为平台默认编码。
- tabwidth

  制表符的空格字符数，默认为4个字符。
此元素可能包含以下嵌套元素：
- classfiles

  包含Ant资源和资源集合的容器元素，可以指定Java class文件、归档文件(jar、war、ear等)或包含class文件的文件夹。归档文件和目录将会被递归搜索其中的class文件。
- sourcefiles

  此元素可选。它也是包含Ant资源和资源集合的容器元素，用于指定相应的源(source)文件。如果指定了源文件，则报告中会按特定格式突出显示源代码。源文件可以指定为单个文件或目录。
classfiles和sourcefiles元素接受任何Ant资源集合；因此也可以过滤class文件来缩小报告的范围：
```
  <classfiles>
      <fileset dir="classes">
          <include name="org/jacoco/examples/important/**/*.class"/>
      </fileset>
  </classfiles>
```
structure元素还可以通过group元素来按层次结构进行细化，这样覆盖率报告可以反映出软件项目的不同模块的情况；对于每个group元素，可以分别指定相应的class文件和源文件：
```
  <structure name="Example Project">
      <group name="Server">
          <classfiles>
              <fileset dir="${workspace.dir}/org.jacoco.example.server/classes"/>
          </classfiles>
          <sourcefiles>
              <fileset dir="${workspace.dir}/org.jacoco.example.server/src"/>
          </sourcefiles>
      </group>
      <group name="Client">
          <classfiles>
              <fileset dir="${workspace.dir}/org.jacoco.example.client/classes"/>
          </classfiles>
          <sourcefiles>
              <fileset dir="${workspace.dir}/org.jacoco.example.client/src"/>
          </sourcefiles>
      </group>

      ...

  </structure>
```
structure元素和group元素必须设置name属性(表示结构或组的名称)。
html

创建HTML格式的多页(multi-page)报告，可以将报告以多个文件的形式写入一个目录或压缩到单个ZIP文件中。常用属性如下，其中destdir属性或destfile属性必须设置一个：
- destdir

  在指定的目录中创建覆盖率报告。
- destfile

  在Zip文件中创建覆盖率报告。
- footer

  每个报告页面的页脚文本，默认没有页脚。
- encoding

  生成的HTML页面的字符编码，默认为UTF-8。
xml

创建XML格式的单文件报表，属性如下：
- destfile

  生成报告文件的位置。
- encoding

  生成的XML文档的编码，默认为UTF-8。
csv

以CSV文件格式创建单文件报告，属性同xml元素。
check

此元素不会创建覆盖率报告，它会检查覆盖计数器并报告违反配置规则的情况。每个规则都应用于给定类型的元素(类、包等)，并且有一个限制列表，对每个元素进行检查。例如：下面的样例表示检查每个包的行覆盖率至少是80% ，没有漏掉任何class的情况:
```
  <check>
      <rule element="PACKAGE">
          <limit counter="LINE" value="COVEREDRATIO" minimum="80%"/>
          <limit counter="CLASS" value="MISSEDCOUNT" maximum="0"/>
      </rule>
  </check>
```
详细属性配置参考官方文档

四、样例

1、简单样例

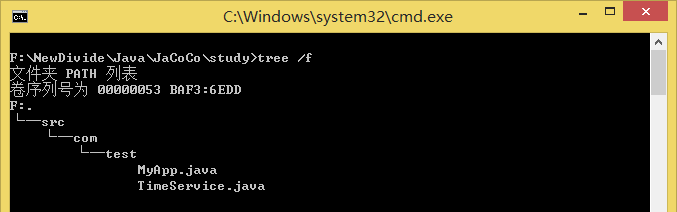

源文件结构

MyApp.java：

package com.test;

public class MyApp {

	public static void main(String[] args) {
		System.out.print("[" + TimeService.getTime() + "]: ");
		sayHi(System.currentTimeMillis());
	}

	private static void sayHi(long num){
		if(num % 2 == 0){
			System.out.println("Today is a good day, I'm so happy.");
		}else{
			System.out.println("I'm in a bad mood.");
		}
	}
}

TimeService.java：

package com.test;

import java.text.SimpleDateFormat;
import java.util.Date;

public class TimeService {

	public static String getTime(){
		return new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date());
	}
}

build.xml

<?xml version="1.0" encoding="UTF-8"?>

<project default="build" xmlns:jacoco="antlib:org.jacoco.ant">

	<property name="src.dir" location="./src" />
	<property name="result.dir" location="./target" />
	<property name="result.classes.dir" location="${result.dir}/classes" />
	<property name="result.report.dir" location="${result.dir}/report" />
	<property name="result.exec.file" location="${result.dir}/jacoco.exec" />

	<!-- Step 1: Import JaCoCo Ant tasks -->
	<taskdef uri="antlib:org.jacoco.ant" resource="org/jacoco/ant/antlib.xml">
		<classpath path="../JaCoCo/lib/jacocoant.jar" />
	</taskdef>

	<!-- 清空target目录 -->
	<target name="clean">
		<delete dir="${result.dir}" />
	</target>

	<!-- 编译 -->
	<target name="compile">
		<mkdir dir="${result.classes.dir}" />
		<javac srcdir="${src.dir}" destdir="${result.classes.dir}" debug="true" includeantruntime="false" />
	</target>

	<target name="run" depends="compile">
		<!-- Step 2: Wrap test execution with the JaCoCo coverage task -->
		<jacoco:coverage destfile="${result.exec.file}">
			<java classname="com.test.MyApp" fork="true">
				<classpath path="${result.classes.dir}" />
			</java>
		</jacoco:coverage>
	</target>

	<target name="report" depends="run">
		<!-- Step 3: Create coverage report -->
		<jacoco:report>

			<!-- This task needs the collected execution data and ... -->
			<executiondata>
				<file file="${result.exec.file}" />
			</executiondata>

			<!-- the class files and optional source files ... -->
			<structure name="My App">
				<classfiles>
					<fileset dir="${result.classes.dir}" />
				</classfiles>
				<sourcefiles encoding="UTF-8">
					<fileset dir="${src.dir}" />
				</sourcefiles>
			</structure>

			<!-- to produce reports in different formats. -->
			<html destdir="${result.report.dir}" />
			<csv destfile="${result.report.dir}/report.csv" />
			<xml destfile="${result.report.dir}/report.xml" />
		</jacoco:report>
	</target>

	<target name="build" depends="clean,compile,run,report" />

</project>

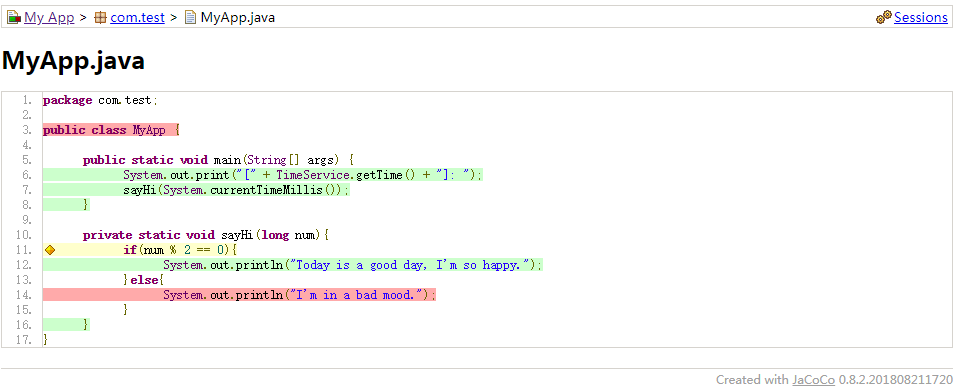

使用ant构建后，可以打开target\report\index.html查看生成的HTML类型的覆盖率报告：

2、复杂样例

使用代理、分组等实现覆盖率报告。

测试程序向服务器发送请求，服务器使用代理启动，代理参数如下:

-javaagent:F:/NewDivide/Java/JaCoCo/jacoco/lib/jacocoagent.jar=output=tcpserver,port=6060,address=127.0.0.1

如果使用Eclipse，需要在Configure中按如上配置JVM参数。

服务器

服务器提供Web服务，当请求http://localhost:8080/myweb/web?a=1&b=2时执行相关逻辑计算a+b的值，并将结果返回。

Serlvet：

  package com.web;

  import java.io.IOException;
  import java.io.PrintWriter;

  import javax.servlet.ServletException;
  import javax.servlet.http.HttpServlet;
  import javax.servlet.http.HttpServletRequest;
  import javax.servlet.http.HttpServletResponse;

  import com.app.CalcUtil;
  import com.test.MyApp;
  import com.test.TimeService;

  public class MyWeb extends HttpServlet {

      public void doGet(HttpServletRequest request, HttpServletResponse response)
              throws ServletException, IOException {

          PrintWriter out = response.getWriter();
          System.out.print("[" + TimeService.getTime() + "]: ");
          MyApp.sayHi(System.currentTimeMillis());
          int a = Integer.parseInt(request.getParameter("a"));
          int b = Integer.parseInt(request.getParameter("b"));
          out.print(CalcUtil.add(a, b));
          out.flush();
          out.close();
      }

      public void doPost(HttpServletRequest request, HttpServletResponse response)
              throws ServletException, IOException {
          doGet(request, response);
      }
  }

服务器还依赖两个jar(工程)包：my-project.jar和another-project.jar。

my-project.jar：

  src
  └─com
      └─test
              MyApp.java
              TimeService.java

MyApp.java：

  package com.test;

  public class MyApp {

      public static void sayHi(long num){
          if(num % 2 == 0){
              System.out.println("Today is a good day, I'm so happy.");
          }else{
              System.out.println("I'm in a bad mood.");
          }
      }
  }

TimeService.java：

  package com.test;

  import java.text.SimpleDateFormat;
  import java.util.Date;

  public class TimeService {

      public static String getTime(){
          return new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date());
      }
  }

another-project.jar

  ─src
   └─com
       └─app
               CalcUtil.java

CalcUtil.java

  package com.app;

  public class CalcUtil {

      public static int add(int a, int b){
          return a + b;
      }
  }

测试程序

测试程序依赖httpclient-4.5.6.jar、httpcore-4.4.10.jar和commons-logging-1.1.2.jar，源码如下：

package com.test;

import java.nio.charset.StandardCharsets;

import org.apache.http.HttpStatus;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpGet;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

public class MyTest {

	public static void main(String[] args) {
        try {
        	CloseableHttpClient httpClient = HttpClients.createDefault();
        	HttpGet request = new HttpGet("http://localhost:8080/myweb/web?a=1&b=2");
			CloseableHttpResponse response = httpClient.execute(request);
			if(HttpStatus.SC_OK == response.getStatusLine().getStatusCode()){
				String result = EntityUtils.toString(response.getEntity(), StandardCharsets.UTF_8);
				System.out.println("The result is: " + result);
			}
		} catch (Exception e) {
			e.printStackTrace();
		}
	}
}

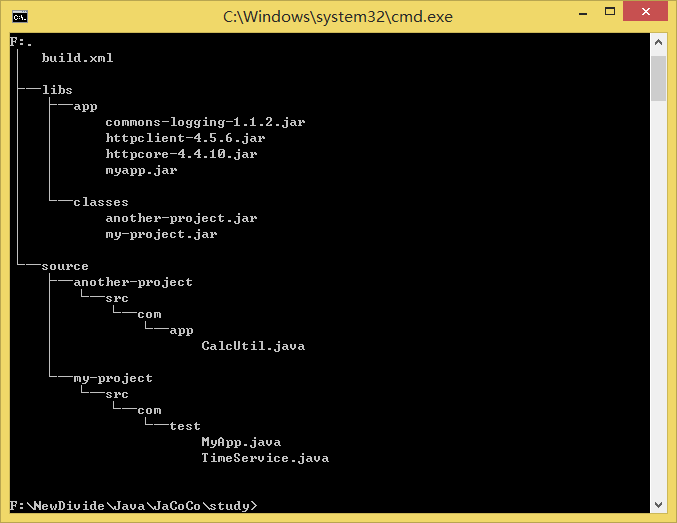

目录结构如下，source目录存放源码，libs目录存放jar，包括测试程序和需要统计覆盖率的服务器程序的jar：

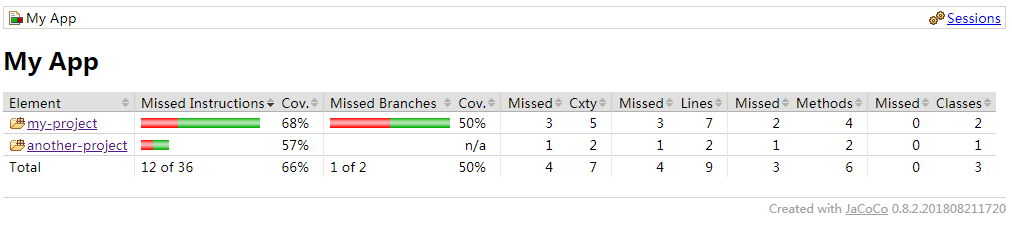

执行Ant构建时，会在当前目录下生成target目录；覆盖率会生成在target/report目录下。

build.xml

<?xml version="1.0" encoding="UTF-8"?>

<project default="report" xmlns:jacoco="antlib:org.jacoco.ant">

	<property name="app.lib" location="./libs/app" />
	<property name="classes.lib" location="./libs/classes" />
	<property name="src.dir" location="./source" />
	<property name="result.dir" location="./target" />
	<property name="result.report.dir" location="${result.dir}/report" />
	<property name="result.exec.file" location="${result.dir}/jacoco.exec" />

	<taskdef uri="antlib:org.jacoco.ant" resource="org/jacoco/ant/antlib.xml">
		<classpath path="../JaCoCo/lib/jacocoant.jar" />
	</taskdef>

	<target name="clean">
		<delete dir="${result.dir}" />
	</target>

	<target name="run" depends="clean">
		<jacoco:coverage destfile="${result.exec.file}">
			<java classname="com.test.MyTest" fork="true">
				<classpath path="${app.lib}/*" />
			</java>
		</jacoco:coverage>
	</target>

	<target name="dump" depends="run">
        <jacoco:dump address="127.0.0.1" reset="true" destfile="${result.exec.file}" port="6060" />
    </target>

	<target name="report" depends="dump">
		<jacoco:report>
			<executiondata>
				<file file="${result.exec.file}" />
			</executiondata>

			<structure name="My App">
				<group name="my-project">
					<classfiles>
						<fileset dir="${classes.lib}">
							<include name="my-project.jar" />
						</fileset>
					</classfiles>
					<sourcefiles encoding="UTF-8">
						<fileset dir="${src.dir}/my-project/src" />
					</sourcefiles>
				</group>
				<group name="another-project">
					<classfiles>
						<fileset dir="${classes.lib}">
							<include name="another-project.jar" />
						</fileset>
					</classfiles>
					<sourcefiles encoding="UTF-8">
						<fileset dir="${src.dir}/another-project/src" />
					</sourcefiles>
				</group>
			</structure>

			<html destdir="${result.report.dir}" />
		</jacoco:report>
	</target>

</project>
